合金分流器電阻新工藝
發布時間： 2022-11-29
瀏覽次數： 2131
次
熱門標簽：
合金電阻
貼片保險絲
陶瓷管保險絲
功率貼片電阻
貼片電阻
玻璃管保險絲
精密貼片電阻
保險絲
防浪涌電阻
超小型保險絲
溫度保險絲
貼片電容
電路保護
電力保險絲
自恢復保險絲
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
村田貼片電容
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
分流器電阻主要是由合金材料組成，在電流中起到電流檢測的作用，因此被稱為電流檢測電阻，取樣電阻，因為在電流電測電阻中，采樣電阻都是超低阻值，阻值不斷趨近于0R,都是屬于毫歐（單位：mR），因此也被稱為毫歐電阻或者分流器電阻。
隨著產品的升級換代以及便攜式的飛速發展，小體積合金電阻稱為主流，如：0201,0402,0603,0805,1206,2512,2725,2728等體積，已經稱為市場主流產品。但是近年來隨著新能源產品的飛速發展，如充電樁，戶外儲能，家庭儲能，工業電源等等產品，對功率要求極高，因此傳統分流器電阻再次引爆，因為傳統的分流器電阻具有高功率，大電流，抗沖擊能力強等特點，廣泛應用于上述新能源產品。分流器電阻主要的體積有2512,3920（3921），5930（5931）這幾個體積，與此同時，分流器電阻也支持定制，比如銅排，異形銅排等等。

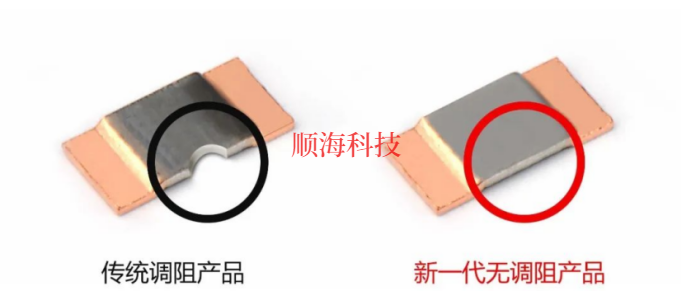

在傳統分流器電阻的制造過程中，產能的重要瓶頸之一是電子束焊接，二是調阻環節。幾十年來，在±1%精度以內的純合金電阻均需要經過機械或者激光調阻。機械調阻的效率很低，嚴重影響產能。激光調阻效率較機械調阻稍高，但激光調阻設備非常昂貴，需要進行巨額的資本性支出才能保證產能。

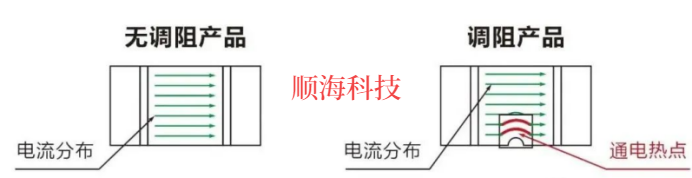

調阻是絕大多數的電阻制造中必不可少的環節，比如廣泛應用的厚膜電阻和薄膜電阻。調阻能使電阻的阻值精度達到公差允許范圍內，但也會帶來一些潛在的風險，比如額定能量的損失，熱聚集等。尤其是需要承擔較大電流的純合金電阻，在調阻缺口處電流聚集，形成熱點，這對于電阻的長期可靠性非常不利。
由于分流器電阻均為超低阻值產品，阻值最低僅為幾十微歐。要在幾十微歐的純合金制程上實現無調阻，需要對電阻合金的電阻率進行精密控制，對電阻合金的尺寸公差進行精密控制，同時對電子束焊接水平進行精密控制。經過多年的研究掌握了合金的一致性控制能力，結合開發的高效高精密電子束焊接設備，所有分流器電阻均實現了在無需調阻的情況下達到±0.5%的精度。
由于該技術極大地提升了生產效率和產品性能，極大地降低了生產成本。我們認為無調阻技術優勢明顯，為全新一代的分流器電阻技術，代表了分流器電阻的重要技術里程碑。
